点击图片查看原图

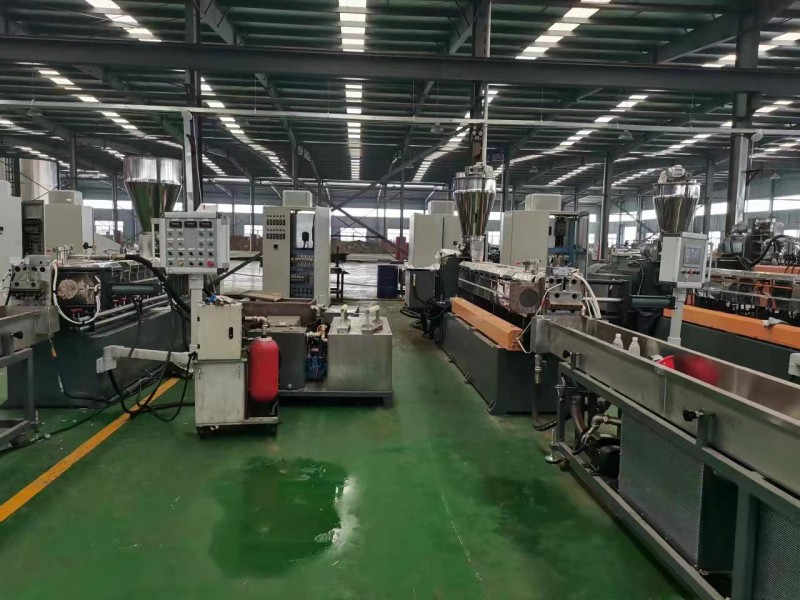

生物降解母粒专用造粒设备工艺流程主要包括原料混合、预聚反应、终聚反应、挤出造粒等步骤，以下是各步骤中温度参数的运用情况：
- 原料混合：将生物降解树脂（如PLA、PBAT等）、添加剂（如增塑剂、抗氧化剂等）加入高速混合机中进行混合。混合温度一般控制在60-80℃，混合时间为10-20分钟，使原料充分混合均匀。
- 预聚反应：将混合好的原料加入预聚反应釜中，在催化剂和引发剂的作用下进行预聚反应。预聚反应釜中物料温度区间为110-150℃，停留时间为0.1-0.5小时，得到分子量在3000-6000的预聚物。
- 终聚反应：预聚反应完成后，将预聚物通过转料泵输送到混合反应器中进行混合、终聚反应。混合反应器中物料温度区间为150-200℃，停留时间为30-90分钟，终得到分子量在12000-16000的高聚物。

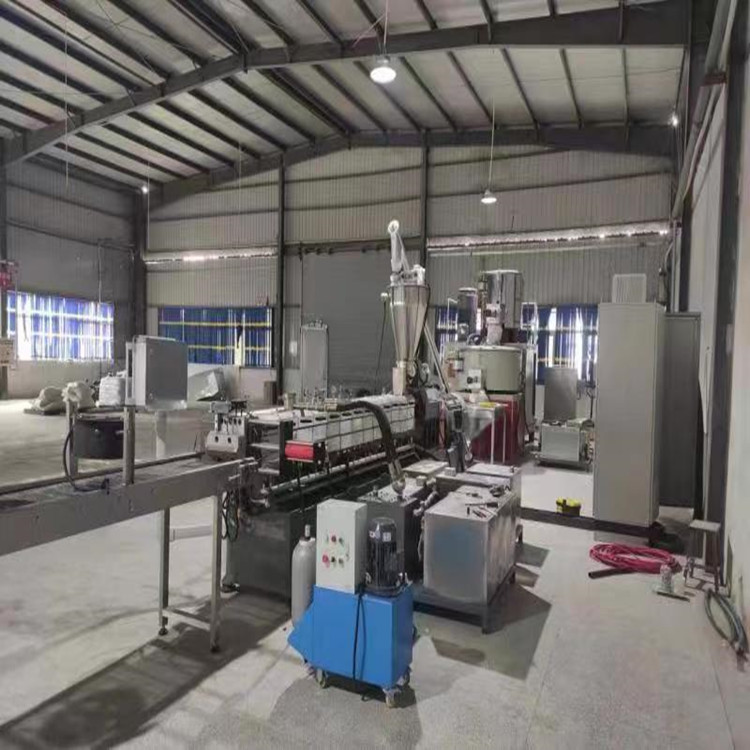

- 挤出造粒：将终聚反应得到的高聚物通过熔体泵输送到动态混合器中，加入终止剂和抗氧化剂，并在动态混合器内与高分子聚合物完成充分均匀混合，然后推送至双螺杆挤出机的进料口。双螺杆挤出机中物料温度区间为120-200℃。以加工PLA基生物降解母粒为例，进料段温度一般在150-170℃，压缩段温度为170-190℃，均化段温度在190-220℃，机头温度为180-200℃。物料经过挤出机挤出后，通过冷却装置进行冷却固化，再通过切粒机切成所需的颗粒状产品。
